Двовимірний безпечний лазерний сканер TOF серії XD-TOF-05D. Лідар для уникнення перешкод безпеки може досягати дальності спостереження 5 метрів та кута 270 °. Він може автоматично вчитися, вивчати сцени на місці та контролювати контури. Вбудовані функції вимкнення та перезапуску відповідають заходам протидії руху потокової лінії. Зупиніть операції та розгляньте питання виробництва. Двовимірний лідарний датчик в основному базується на нещодавно розроблених компактних, економічних, швидких вимірах, невеликих розмірах, невеликій вазі, низькому енергоспоживанні та недорогих продуктах. Він використовує безпечний для очей лазерний захист і відповідає стандартам. IP65 пило- та водонепроникний, все ще придатний для суворих умов.
Параметр товару
Основна інформація | ||
Назва продукту | TOF 2D-сканер Lidar | |
Номер товару | XD-TOF-05D | XD-TOF-05D |
Вивід IO | NPN | PNP |
Особливості | ||
Лазерне джерело світла | 905 нм (клас I) | |
Діапазон кутів сканування | 270° | |
Частота кадрів сканування | 15 Гц / 30 Гц | |
робоча зона | 0.05m~5m | |
Функція самонавчання | Автоматично сканувати навколишнє середовище та генерувати області | |
Механічні / електронні параметри | ||
Електрична ланка | DB15 МУЖСЬКИЙ / навалом | |
Напруга живлення | Постійний струм 9В ~ 28В | |
Споживання енергії | 2W | |
Перемикач приводу | 30 В постійного струму 50 мА МАКС | |
Колір оболонки | світло-блакитний | |
Клас захисту | IP65 | |
вага | 150 г без кабелю | |
Розміри (Д × Ш × В) | 50мм × 50мм × 76мм | |
Продуктивність | ||
Розпізнавана форма об’єкта | Практично будь-якої форми | |
Похибка вимірювання | ± 30 мм | |
Кількість регіональних груп | 16 регіональних груп, кожна регіональна група містить 3 регіони | |
Інтерфейс | ||
USB | Micro-USB | |
введіть | GND / NC × 4 | |
Перемикач виходу | NPN × 3, індикація робочого стану обладнання × 1 | PNP × 3, індикація робочого стану обладнання × 1 |
Час утримання вихідного сигналу | 100 мс ~ 10 000 мс (регульоване) типове значення 330 мс | |
Час реакції | 67 мс ~ 30000 мс (регульоване) типове значення 134 мс | |
Індикатор стану | Індикація стану × 1, індикація групи районів × 3 | |
Параметри навколишнього середовища | ||
Антивібрація | 10-55 Гц, амплітуда 0,75 мм, тривісний XYZ, 2 години на вісь; 50-200 Гц, 196 м / с² (20G), швидкість сканування 2 хв / цикл, XYZ тривісний, 2 години на вісь | |
Робоча температура | -10℃~+55℃ | |
Діапазон температур зберігання | -30℃~+75℃ | |
Здатність протистояти навколишньому світлу | ＜ 15000люкс | |
Головна особливість
Принцип роботи
Серія 05D - це датчик лазерного сканера TOF, основними компонентами якого є механічні, електричні та програмні компоненти. При роботі лазерний промінь буде випромінюватися назовні і відображатиметься, коли лазерний промінь потрапляє на предмет. Приймач виявляє відбитий світловий сигнал, а потім проходить час. Модуль аналізу вимірює різницю в часі між відбитим світлом і випромінюваним світлом і множить час на швидкість світла, щоб отримати відстань проходження світла, отримуючи тим самим розрахунок. Положення вимірюваного об'єкта.
як показано на малюнку:
Інтерфейс програмного забезпечення
Рішення сценарію застосування
| Захисний датчик лідара захищає небезпечні точки одного робота | Застосування 2D-лазерного сканера для штампування | Активуйте бар'єри для паркування | Lidar використовується для виявлення порожнього бака та вимірювання рівня рідини |
| Вся система промислового робота має компактну структуру і високу точність позиціонування при повторенні. Його можна використовувати для точкового зварювання, завантаження та розвантаження, лиття, шліфування та лазерного різання. Будь ласка, використовуйте безпечний лазерний сканер XD-TOF-05DCyndar для всебічного моніторингу та захисту робота. Діапазон захисту становить 0,5-5 м, що є ідеальним рішенням для близької відстані. Робот може продовжувати визначені кроки роботи. | Для захисту середовища прес-форми на прес-формі встановлений стандартний безпечний лазерний сканер 05D. Безпечний лазерний датчик захищає область перед пресом між двома воротами інструменту. Якщо в районі є люди або предмети, забороняється вилучати або продовжувати пресовий інструмент. | Значення перемикача NPN або PNP 2D-лазерного сканера може виявляти та контролювати перешкоди при паркуванні. Коли транспортний засіб проїжджає, гальмівний важіль піднімають, щоб проїхати транспортний засіб. Відстань виявлення лідара регулюється, а час воріт інтелектуально контролюється, щоб забезпечити надійну основу та гарантію безпеки для управління в'їздом і виїздом, а також забезпечити ефективне управління в'їздом і виїздом на швидкісну автомагістраль або стоянку. | При виробництві рідких продуктів лазерний датчик безпеки вимірює рівень рідини, не торкаючись рідини, щоб розрахувати рівень рідини. Використовуйте цей метод вимірювання для вимірювання рідин і твердих речовин. Датчик лідару TOF-05D 2d має низьку вартість обслуговування, високу продуктивність, високу точність, високу надійність та тривалий термін служби. |
 |  |  |  |
| 2D-сканер Lidar захищає операторів у зоні зберігання човників | Застосування 2D-лазерного сканера для штампування | Датчик лазерного сканера виявляє виступи | Застосування захисного лідарного датчика для захисту району |

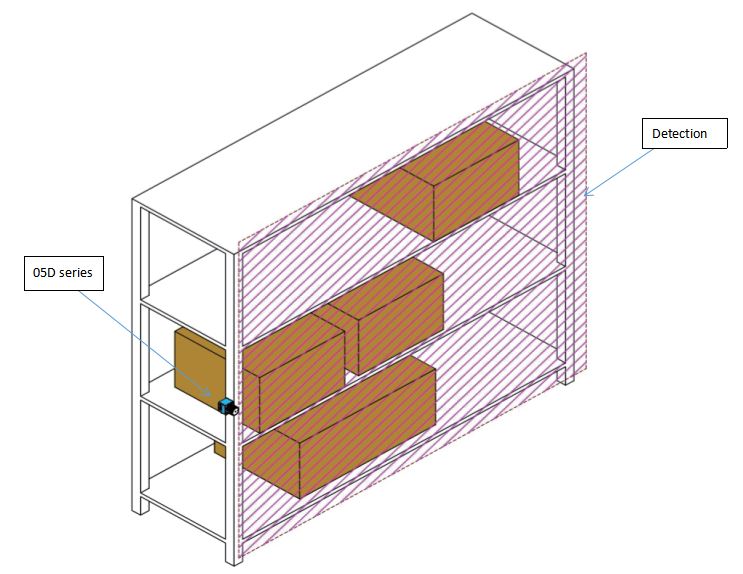

| Система зберігання відноситься до тривимірного зберігання матеріалів через полиці з піддонами, сміттєвими відрами та коробками як одиницями. Коли співробітники майстерні заходять на шаттл, компактний безпечний лазерний сканер XD-TOF-05D або XD-TOF-10H має перемикаються зони захисту та попередження. | 1-1 контроль доступу 1-2 У цьому випадку зона захисту від зони 3 до зони 1 у групі робочої зони поступово зменшується. Основними пунктами його стратегії захисту є наступні: 1. Коли об’єкт або людина вторгнеться в Зону 3, система попередить про вторгнення. 2. При вторгненні в область 2 буде винесено більш сильне попередження. 3. При вході в область 1 пролунає сигнал тривоги, який нагадає системному адміністратору. Відповідно до різних потреб користувачів, положення встановлення та висоту серії TD можна регулювати відповідним чином. Форму та тип місцевості також можна змінювати відповідно до середовища, де знаходиться контроль доступу. | У цьому випадку на полиці встановлений захисний лазерний сканер, щоб виявити, чи є вантаж, що вторгся в площину виявлення, і запобігти падінню вантажу. Подібним чином, безпечні лазерні сканери серії 05D можуть також використовуватися для виявлення виступів на горизонтальних поверхнях. Користувачі можуть налаштувати відповідно до своїх потреб. | Захист району має широкомасштабні програми для захисту мобільних систем, і одним із них є уникнення ПЗВ або уникнення перешкод на транспортному засобі. Серія 05D встановлена на візку AGA. Автомобіль AGV їздить за фіксованим маршрутом. Коли предмет потрапляє в зону 3, датчик лазерного скануючого контролю керує автомобілем, щоб почати гальмувати; коли він потрапляє в зону 2, захисний датчик лазерного сканування контролює його, щоб продовжувати гальмувати; коли вводиться 1, він зупиняється. |
 |  |  |  |
Інші продукти специфікації
| XD-TOF-10H | XD-TOF-20H | XD-TOF-25 | XD-TOF-30 | XD-TOF-50 |
10м робоча зона Діапазон сканування 270 ° Дозвіл 0,08 ° Швидкість хмар 45 ° / с Високоякісна технологія хмарних точок HQPC Протипожежна функція, протишкодження Проти пилу, дощу та туману Точне розпізнавання в суворих умовах Тип навігації | 20м робоча зона Діапазон сканування 270 ° Дозвіл 0,08 ° Швидкість хмар 45 ° / с Високоякісна технологія хмарних точок HQPC Протипожежна функція, протишкодження Проти пилу, дощу та туману Точне розпізнавання в суворих умовах Тип навігації | 25м робоча зона Діапазон сканування 270 ° Роздільна здатність 0,33 ° Автоматичне навчання фонового пошиття 10 груп регіональних груп Опукла установка багатокутника, три незалежних сигнали Протипожежна функція, протишкодження Водонепроникний і пилонепроникний. З функцією нагріву Все ще застосовується в суворих промислових умовах | 30м робоча зона Діапазон сканування 270 ° Дозвіл 0,08 ° Швидкість хмар 45 ° / с Високоякісна технологія хмарних точок HQPC Протипожежна функція, протишкодження Проти пилу, дощу та туману Точне розпізнавання в суворих умовах Тип навігації | 50м робоча зона Діапазон сканування 270 ° Роздільна здатність 0,5 ° Автоматичне навчання фонового пошиття Багатозоновий груповий моніторинг, чотирикутник, три незалежні сигнали Водонепроникний і пилонепроникний, з функцією нагрівання Все ще застосовується в суворих промислових умовах |
| Застосовується до безпеки, швидкісних перевезень, комерційних роботів, промислових AGV, логістики | Застосовується до охорони, стоянки, взаємодії зі службою, робота, AGV | Безпека, трафік, інтерактивний додаток | Трафік, інтерактивний додаток | Застосовується до аеропортів та портів |
