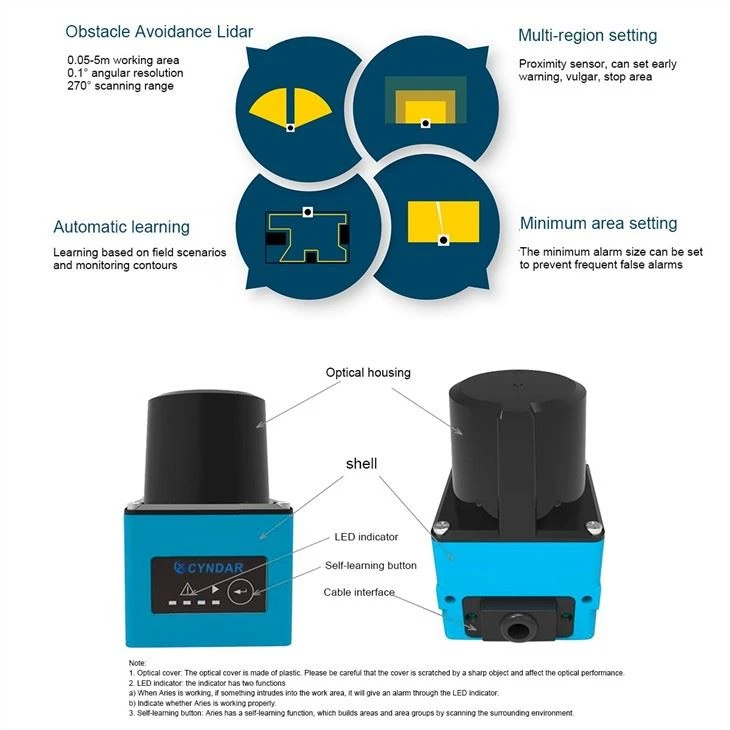

Construction machinery collision avoidance
Система запобігання зіткненню буде контролювати всю територію позаду штабелера вдень і вночі. Якщо об’єкт потрапляє в попередньо встановлену зону попередження, лідар подає оператору звуковий і світловий попереджувальний сигнал.
●5M distance, 270 degree angle,
●Switch output, NPN3 (PNP3) equipment working status indication1
● Use human eye safety protection laser, in line with standards
●Multi-area monitoring
●External device drive (switch provides DC30V 50mA driving force)
●16 kinds of area group settings (quick configuration, fast loading)
●Automatic learning (learning according to field scenes, monitoring contours)
●Pause function, taking into account production (built-in shutdown and restart functions, coordinated with production line movement countermeasures)
●IP65 dustproof and waterproof
●It is still applicable in harsh industrial environments.
Технічний параметр
Основна інформація | ||
Назва продукту | 2D-TOF-безпечний лазерний сканер | |
Номер продукту | XD-TOF-05D | |
IO вихід | NPN | PNP |
Лазерне джерело світла | 905 нм (клас I) | |
частота сканування | 15 Гц/30 Гц | |
Діапазон кутів сканування | 270º | |
Роздільна здатність кута | {{0}}.1 º/0.3 degree | |
робоча зона | 0.05m-5m | |
Функція{0}}самонавчання | Автоматично сканувати середовище, генерувати область | |
Механічні/електронні параметри | ||
Електричне ланка | 14-контактний термінал | |
Напруга живлення | 2W | |
Споживання енергії | DC9V-28V | |
Привід перемикача | DC30V 50mA MAX | |
Колір оболонки | Blue/yellow（New product not released） | |
Рівень захисту | IP65 | |
Вага | 150g Without cable | |
| Розмір (довжина, висота) | 50 мм 50 мм 76 мм | |
Продуктивність | ||
Розпізнавана форма предмета | Майже будь-яка форма | |
Помилка вимірювання | ±30mm | |
Кількість груп площ | 16 груп областей, кожна група містить по 3 області | |
Інтерфейс | ||
USB | Micro{0}}USB | |
Введіть | Micro{0}}USB | |
Введіть | GND/NC4 | |
| Перемикач виходу | NPN(PNP)3, індикація робочого стану обладнання1 | |
Час утримання вихідного сигналу | 100 мс-10000 мс (регулюється) 330 мс типово | |
Час реакції | 67 мс-30000 мс (регулюється) 134 мс типово | |
Світловий індикатор | Індикатор потужності1, індикатор групи зон3 | |
Параметри навколишнього середовища | ||
Антивібраційні{0}} | 10-55Hz, amplitude 0.75mm, XYZ triaxial, 2 hours per axis; 50-200Hz, 196m/s² (20G), scanning speed 2min/x cycle, XYZ triaxial, 2 hours per axis | |
Робоча температура | -10ºC ▬ plus 55 ºC | |
Діапазон температур зберігання | -30ºC ▬ plus 75 ºC | |
Стійкість до навколишнього світла | Менше або дорівнює 15,000люкс | |
Конфігурація продукту:
1. Лазерний сканер з кабелем
2. Одна лінія даних USB
3. Інструкція з експлуатації
4. Один посібник з програмного забезпечення
5. Програмне забезпечення, драйвер, 3D малюнок
Випадок застосування
Будівельна техніка/автомобілі проти{0}}забезпечення зіткнення
Система захисту{0}}отвір від зіткнень відслідковуватиме всю територію позаду штабелера вдень і вночі, якщо всередину потрапить об’єкт.
У попередньо налаштованій зоні попередження лідар подає оператору звукові та візуальні попереджувальні сигнали.
