Безпечні краї-Бренд CYNDAR
- SE2528-L (Довжина в мМ)-04K (Технічна конфігурація)-2 м (Довжина кабелю в мМ)
- Назва: Safety Edge
- Модель корпусу: SE2528-1000-04K-2m
- Довжина краю:1000 мм
- Тип кабелю та технічна конфігурація:Подвійні нижні виводи типу K-
- Довжина кабелю:2 м кабелю на кожну сторону (2 жили)
- Профіль з алюмінієвого сплаву:профілі, що перевищують 1 метр, будуть розділені на кілька профілів для зручності транспортування; смужка проти -зіткнення залишається цільною
-
Бампер і довжину кабелю можна налаштувати.
Можливе підключення до реле безпеки або контактних контролерів.
Щоб отримати додаткові характеристики, зверніться до посібника користувача та зверніться до служби підтримки клієнтів.
CYNDAR'S Safety Edge:також відомий як крайовий перемикач, це гнучкий перемикач-у формі стрічки,-чутливий до тиску. У ньому використовується механічна конструкція з нормально закритими контактами, коли вони не спрацьовують, і розмикаються під час спрацьовування під тиском. Він може швидко надіслати сигнал про зупинку обладнання та широко використовується в різних типах обладнання, де існує ризик розчавлення або розрізу.
Додаткові аксесуари
Реле безпеки
Модель: SRC106
Живлення: 24V DC
Вихід: 3 нормально розімкнуті миттєві контакти + 1 нормально замкнутий миттєвий контакт
Двоканальний-самотест-
Скидання: автоматичне та ручне скидання
Контролер Edge (економна модель)
Модель: SEC-A67
Самоперевірка-одного каналу
Для однієї сторони контакту потрібен зовнішній резистор 8,2 кОм
Вихід: 1NC + 1NO
Скидання: автоматичне ручне скидання. Примітка: запобіжний контакт не слід підключати безпосередньо до джерела живлення. Максимальна напруга та струм: DC24V/100mA. Якщо запобіжне реле/граничний контролер не потрібне, ним можна керувати через мінусову клему проміжного реле DC24V або 12V.
галузеві програми
Особливості та переваги:
Легко встановити
Виготовлений із каучуку EPDM -, стійкого до старіння, з хорошою стійкістю до озону, атмосферних впливів і певної хімічної корозії.
Застосування:
Застосування: захисні краєві смужки – це пристрої-з датчиками тиску, які використовуються для запобігання роздавленням. Вони встановлюються на передньому краї великих дверей або рухомих механізмів (таких як верстати з ЧПК або рольставні).
Вибір моделі Safety edge
1. Опис структури моделі
|
Структура моделі |
A |
B |
C |
D |
F |
|
опис |
Код моделі |
Довжина |
Спосіб випуску і технічна конфігурація |
Довжина кабелю |
Контролер |
|
Зауваження |
Дивіться таблицю вибору P2 |
Одиниця: мм |
Стандарт 0,4м |
SRC A67 ІК |
A- Код моделі: наприклад SE2527, SE2540, SE3547, SE3050тощо
B- Опис довжини: наприклад, у міліметрахSE2527-500, також має довжину 500 мм
C - Конфігурація розетки або інше налаштування форми:
|
Код1 |
01 |
02 |
03 |
04 |
05 |
05(02) |
06 |
S |
|
Вихідне зображення |
|
|
|
|
|
|
|
|
|
Код 2 Конфігурацію кабелю дивТаблиця 5. |
F/R/NC |
F/R/NC |
K |
K |
F/R |
K |
||
|
Explain |
Односторонній прямий кабель Одна із стандартних функцій |
Один нижній свинець Одна із стандартних функцій |
Прямі підведення з обох сторін |
Подвійні нижні проводки |
Односторонній кабель |
Подвійні бокові підведення |
Інші форми індивідуальні |
|
Tінструкції з технічної конфігурації
Виберіть конфігурацію технології вихідної лінії відповідно до контролера конфігурації
|
Вихідний код конфігурації |
Поясніть |
Внутрішня схема |
Тип розетки |
Інструкції з підключення |
|
Тип R |
2-проводова система. Вбудований резистор |
|
01,02,05 (Односторонній кабель) |
Вбудований-резистор 8,2 кОм; можна підключити до запобіжного реле SRC106 або контактного крайового контролера SEC-A67 (з виявленням обриву дроту). Можна підключити проміжне реле (без виявлення обриву дроту) |
|
Тип К |
4-провідна система. Можна підключити зовнішній резистор. 2 комплекти пасивних точок NO |
 |
03,04,06 (Двосторонні-підведення) |
Зовнішній резистор можна підключити, а потім оснастити запобіжним реле SRC106 або контактним контролером краю SEC-A67 (з виявленням обриву дроту); Проміжне реле DC24V, PLC- (контроль 0V). |
|
Тип NC |
2-провідна система.NC. |
 |
01,02,05 (Односторонній кабель) |
NC вихід, доступний лише для моделей SE1604/SE1622; Він відносно твердий і потребує 1-3 сантиметрів деформації, щоб спрацювати, з мінімальним радіусом R 770 мм; Можна підключити до проміжних реле, ПЛК, реле безпеки (модель: SRC106, будь ласка, запитайте у продавця інструкцію з використання резистора Chuzhi) |
Вихід і технічна комплектація
D- Довжина кабелю:
|
Код |
Не пише |
1m |
2m |
3m |
4m |
Номер м |
|
Explain |
Довжина 0,4м |
Довжина 1м |
Довжина 2м |
Довжина 3м |
Довжина 4м |
Індивідуальна довжина метра |
E- Параметри контролера:
|
|
Тип безпеки |
Безпечний і економічний тип |
Немає схеми безпеки |
Без реле |
|
Код |
SRC |
A67 |
IR |
|
|
Explain |
Реле безпеки Має функцію контролю відключення і відповідає рівню безпеки; він має функцію скидання. Посилання на параметр P5: Вихідна конфігурація може бути обрана лише як тип R (до двох країв контактів) або тип K (кілька країв контактів можна з’єднати послідовно) |
Граничний контролер SEC-A67 З контролем обриву проводів; параметри можна знайти в P9; Конфігурацію лінії можна вибрати лише як R (1 контактний край) або тип K (кілька контактних країв можна з’єднати послідовно) |
Котушка реле Немає моніторингу відключення: немає обмежень щодо конфігурації розеток |
Не пише |
Опис моделі
Інструкції з різання алюмінію: для відправлень за межі Китаю алюмінієві секції, що перевищують 1 метр, будуть розрізані на дві секції, залишаючи смугу проти-зіткнення недоторканою. Якщо не розрізано, зв’яжіться з експедитором для-особистого отримання.
Приклад моделі:SE2527-3000-02R-2m-SRC. Це вказує на модель SE2527, довжина 3000 мм (алюмінієва секція буде зрощена на 2-3 секції, гумова стрічка залишиться цільною), один нижній кабель, 2 метри з’єднувального проводу, вбудований резистор 8,2 кОм і реле безпеки SRC-106.
Приклад моделі:SE2527-3000-04K-A67. Це вказує на модель SE2527, довжина 3000 мм (алюмінієва секція буде з’єднана на 2-3 секції, гумова смуга залишиться єдиною частиною), подвійні нижні виводи, 0,4 м на кожному кінці, самопід’єднані зовнішні резистори та крайовий контролер SEC-A67.
Приклад моделі:SE2527-1000-RS. Вказує на модель SE2527, довжина 1000 мм (алюміній є цілим шматком), налаштована відповідно до схеми, спосіб підключення, як показано на схемі, вбудований резистор 8,2 кОм, без контролера

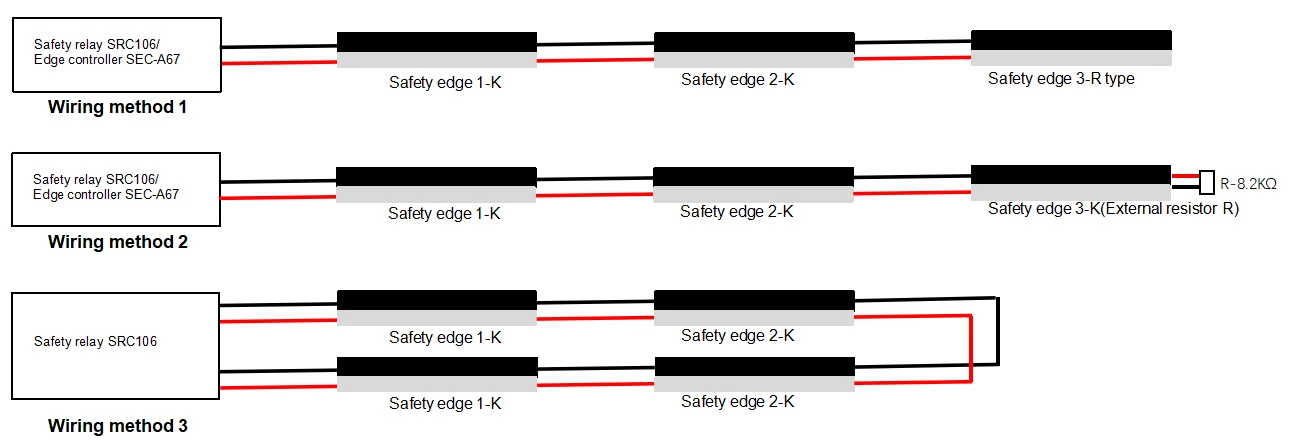

2.Конфігурація багатокомпонентної крайової проводки для реле безпеки та крайових контролерів
Цей метод послідовного з’єднання дозволяє послідовно з’єднати до 10 країв із загальною довжиною краю не більше 30 метрів і загальною довжиною кабелю не більше 60 метрів.
Спосіб підключення контролера - N країв безпеки, з’єднаних послідовно
3.Опис відмички
Довжина кабелю становить 450 ~ 500 мм, яку можна налаштувати та подовжити
Один кінець шнура безпеки не є зоною дії (сліпою зоною), а довжина становить близько 15~30 (мм)
Невихідний кінець Safety Edge є мертвою зоною довжиною приблизно 5-10 (мм)
Малюнок 3 глуха зона
4.Технічні параметриКрай безпеки
|
Pпроект |
Край безпеки |
|
|
Dрежим вибору |
Режим вимірювання тиску |
|
|
Максимальний кут індукції |
〈90 градусів |
|
|
Сила спуску (відповідно до специфікації та використання) |
Більше або дорівнює 20n ~70n (менший розмір, менша сила спрацьовування) |
|
|
Відстань спрацьовування |
3~5 мм; nc :10~20 мм |
|
|
Перемикач струм \\ напруга |
Макс.100мА \\5в |
|
|
Макс. Контролер напруги |
DC24v |
|
|
Режим сигналу 1 |
пасивнийНІ (не підключений безпосередньо до джерела живлення, зі спеціальним запобіжним реле та контролером Safety Edge може бути NC вихід) |
Тільки один із них Вихідний сигнал |
|
NCвихід (тільки моделі SE1604 і SE1622 мають NC вихід з відстанню спрацьовування 10-20 мм) |
||
|
Кількість звернень |
20 000 разів |
|
|
Матеріал поверхневого захисного шару |
TPE еластомер, EPDM гума (чорний) |
|
|
Температура навколишнього середовища |
-20 градусів ~55 градусів |
|
|
Рівні захисту |
IP65 (налаштовується IP67) |
|
|
Максимальна вологість (23 градуси) |
95% (конденсація) |
|
|
Час відгуку |
13 мс |
|
|
Загальна відмінність |
± 3 мм нижче 1 м; ± 6 мм нижче 3 мм; ± 15 мм вище 6 м; |
|
|
Відстань отвору / вигин |
Допуск на відстань між отворами ± 0,5 ~ 1 мм; допуск на вигин ± 1~2 мм |
|
|
Стандартний джгут проводів |
Довжина: 40 см (налаштовується); діаметр дроту: 3,5 мм; переріз мідного сердечника: 0. 25 мм2 ;Більше або дорівнює 60n |
|
|
Довжина / число таноф |
Довжина одиничного блоку 6м; серія не перевищує 5 ниток |
|
|
Міцність заднього клею |
Більше або дорівнює 60 н/мм |
|
|
Захист від корозії |
Стійкість до слабких кислот і лугів |
|
|
Згода з |
Система запобіжних контактів, що складається з запобіжної кромки та реле безпеки Tner-A31 \\ SRC106 \\ CDSR-DN1104, відповідає наведеним нижче стандартам. EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1 |
|
Примітка: будь ласка, зв'яжіться з виробником для отримання інших специфікацій
